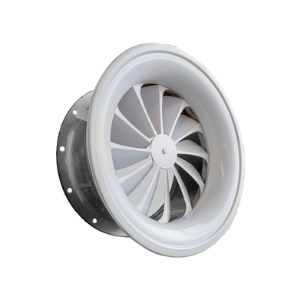

Диффузор вихревой ВИХРЬ с сеткой

Диффузор вихревой ВИХРЬ с сеткой регулируемый является конечным элементом вентиляционной системы и предназначены для распределения большого количества воздуха с большой температурной разницей (в пределах от -10 до +15°C).

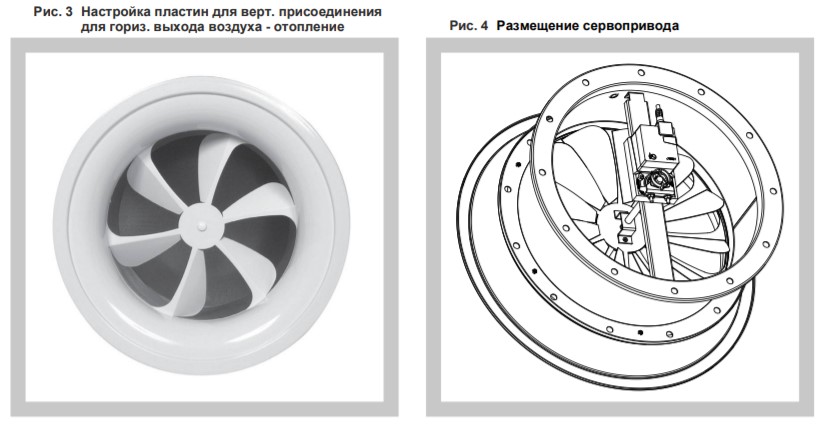

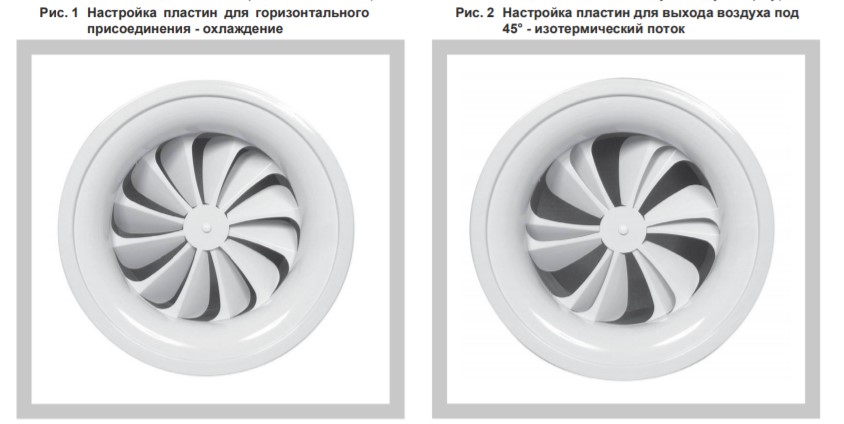

Изменением угла выхода воздуха (от горизонтального - для охлаждения, диагонального - для изотермического воздуха, по вертикальный - для отопления) обеспечено интенсивное перемешивание приточного воздуха с воздухом в помещении.

Характеристики диффузоров ВИХРЬ с сеткой

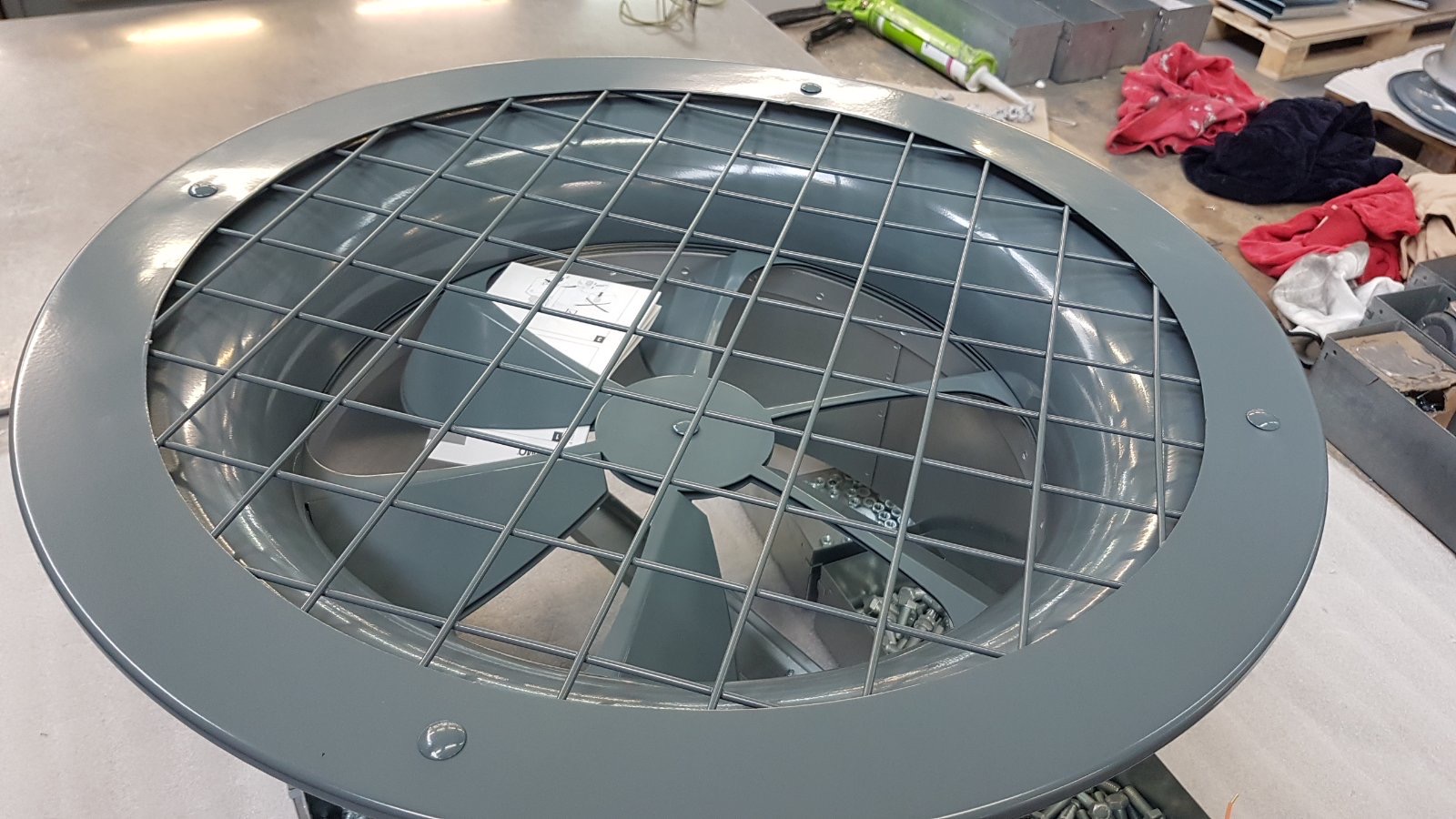

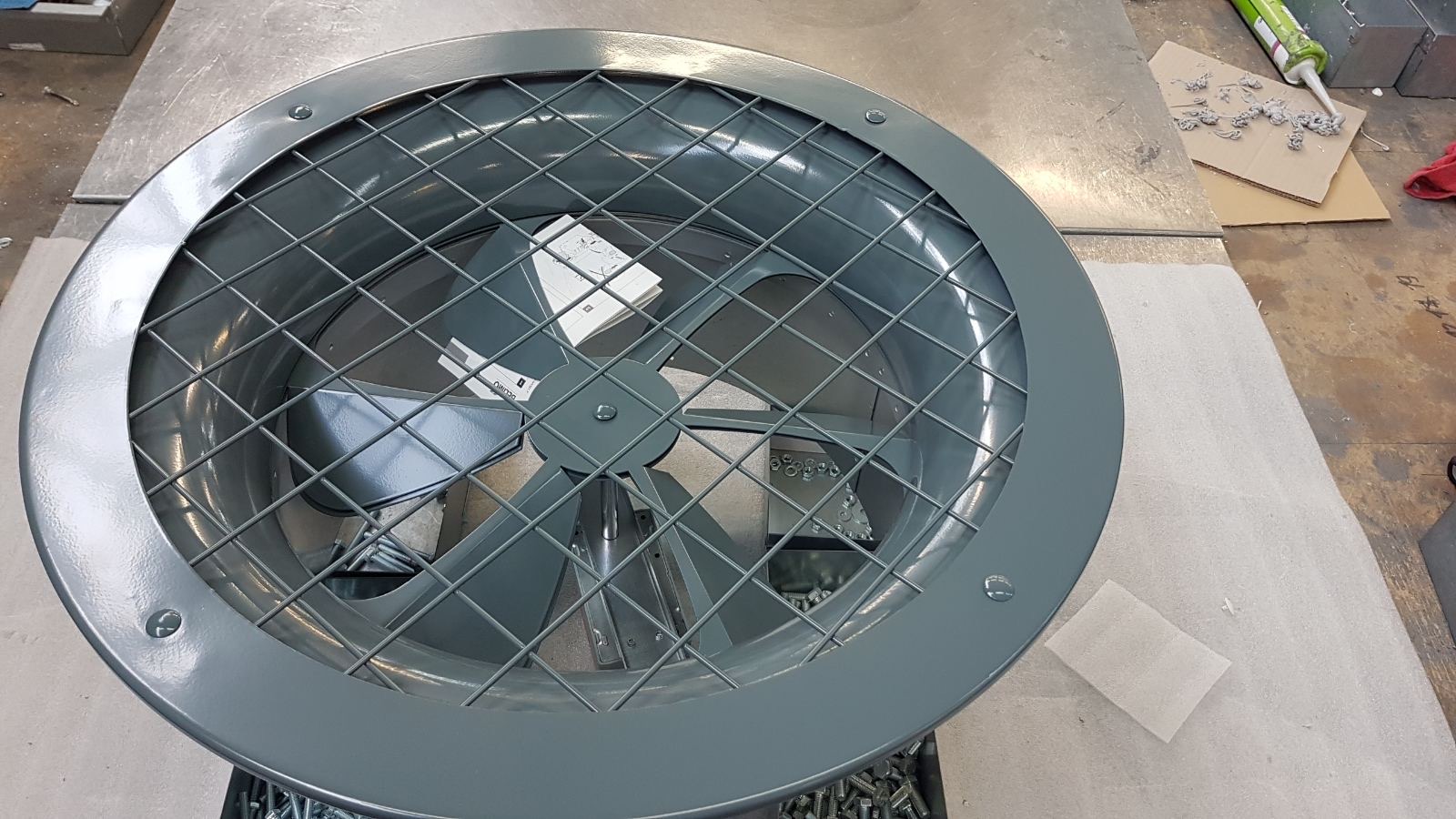

• имеется защитная решётка типа ККМ;
• для монтажа на высоте более 3,8 м;
• предназначаются для среды, защищенной против влияния метеорологических условий класса 3K5, без конденсации, замерзания, таяния льда, без воды и иных источников, кроме дождя в соответствии с EN 60 721-3-3 из. A2;
• температура воздуха должна быть в пределах от -20 до +80 °C.

В случае оснащения диффузоров электрическими компонентами, диапазон температур сужается в соответствии с величинами температур, использованных электрических частей.

• запрещена установка в абразивной среде, а также в среде с химическими, пылевыми примесями.

Исполнение диффузоров ВИХРЬ

Исполнения и тип управления:

• ручное (.01);
• с сервоприводом 230В - без сигнализации положения (.45);
• с сервоприводом 230В - с сигнализацией положения (.46);
• с сервоприводом 24В - без сигнализации положения (.55);
• с сервоприводом 24В - с сигнализацией положения (.56);
• с сервоприводом 24В SR - с плавной регуляцией (.57).

Исполнение в зависимости от способа присоединения к воздуховоду

• горизонтальное присоединение (круглыми присоединительными патрубками с помощью присоединительной коробки сбоку - в зависимости от необходимости без или с регуляционной заслонкой);
• вертикальное присоединение (круглыми присоединительными патрубками с помощью присоединительной коробки сверху - в зависимости от необходимости без или с регуляционной заслонкой);
• отдельная торцевая панель (с возможностью подключения в воздуховоду сверху).

Размеры диффузоров ВИХРЬ с сеткой

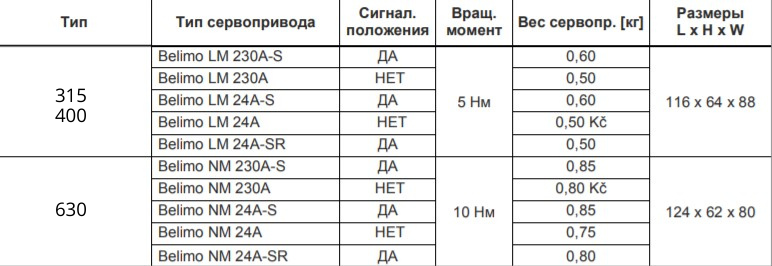

Типы и вес сервоприводов

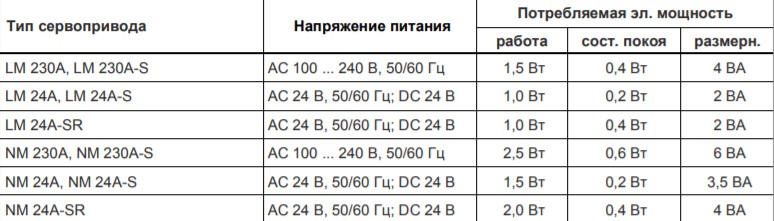

Электрические характеристики сервоприводов
