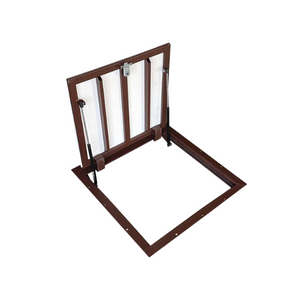

Люки напольные "Берлога-Оптима"

Люки напольные "Берлога-Оптима" предназначены для установки в пол, как внутри, так и снаружи помещений, с последующей отделкой кафельной плиткой или иными облицовочными материалами.

Люк обеспечивает комфортный доступ в подвал, погреб, также к скрытым сантехническим и инженерным коммуникациям.

Комплектация люков "Берлога-Оптима"

• люк в сборе - 1 шт.
• этикетка-паспорт - 1 шт.
• ключ-рукоятка.
• упаковочный пакет - 1 шт.

Монтаж люков "Берлога-Оптима"

1. Установить люк в проем по центру относительно боковых стенок проема.
2.  Выровнять люк, чтобы поверхность крышки люка находилась в одной плоскости с поверхностью пола, подготовленной для облицовки.
3. Закрепить раму люка в проем анкерами или саморезами через монтажные отверстия в раме п.8 или в угловом кронштейне п.10 (рис.1 ).
4. При необходимости отрегулировать плотность прилегания крышки п.2 к уплотнителю п.5 рамы люка п.1 (рис. 1)
5. Произведите разметку схемы укладки плитки (другого напольного покрытия)
6. В облицовочном материале крышки просверлить, в соответствующем винту п. 12 (рис. 1б) замка п.6 (рис.1) месте, отверстие 014 мм .

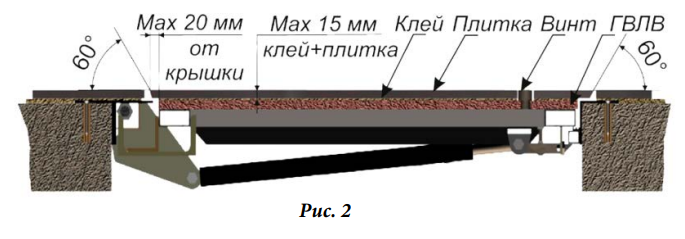

7. Запилить плитку (облицовочный материал) крышки со стороны петли и со стороны замка под 60° для того, чтобы край плитки не задевал край плитки пола при открывании (рис.2);
8. Инсталлировать плитку (напольное покрытие). ПОМНИТЕ! Толщина напольного покрытия (включая подложку или клеевой слой) должна быть не более 15 мм (рис.2)
9. После застывания клея укоротите винт (предварительно выкрутив), так, чтобы его верхний край был по уровню плитки (рис.2).

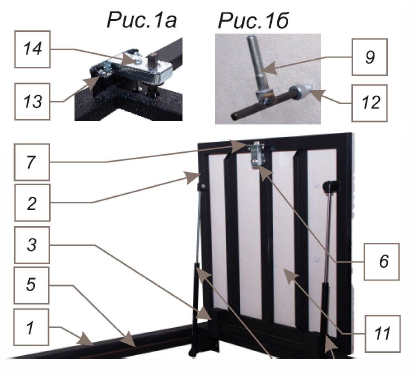

Конструкция люков "Берлога-Оптима"

1. Рама;
2. Крышка люка;
3. Угловая «скрытая» петля;
4. Газовые толкатели;
5. Резиновый уплотнитель;
6. Поворотно-клиновой замок-защелка;
7. Кронштейн крепления замка;
8. Монтажные отверстия (по контуру рамы);
9. Ключ;
10. Угловой монтажный кронштейн (для исп. ЛЮКС);
11. Стальной лист в основании крышки (для исп. ЛЮКС).

Технические характеристики люков "Берлога-Оптима"
