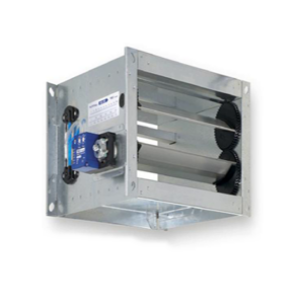

Регулятор расхода воздуха VAV TVJ

Регуляторы расхода воздуха VAV TVJ применяются для точного регулирования расхода воздуха в системах переменного потока воздуха и подходят для приточной и вытяжной вентиляции. Контур регулирования расхода воздуха с обратной связью работает от внешнего источника питания. Также для регулирования, ограничения или перекрытия подачи потока воздуха в системах кондиционирования.

  • Диапазоны расхода воздуха до 36,000 м³/ч или 10,000 л/с;
  • Электронные контроллеры (Easy, Compact, Universal и LABCONTROL) для различных вариантов применения;
  • Допустимая ​скорость воздуха​ до​ 10 м/с;
  • Герметичность корпуса по EN 1751, класс B.



Дополнительное оборудование регулятора VAV TVJ

  • Шумоизолирующее покрытие для уменьшения шума, генерируемого корпусом;
  • Дополнительный шумоглушитель Серии TX для снижение шума, генерируемого воздушным потоком;
  • Водяной нагревательный теплообменник Серии WТ для вторичного подогрева воздуха.

Детали и характеристики регулятора VAV TVJ

  • Встроенный датчик дифференциального давления с измерительными 3 мм отверстиями (стойкий к пыли и загрязению);
  • Заводские настройки или программирование и аэродинамическое тестирование;
  • В дальнейшем диапазон расхода воздуха можно измерить и отрегулировать на объекте; может потребоваться дополнительное оборудование;
  • Собранное устройство с механическими узлами и автоматикой, полностью готовое к вводу в эксплуатацию;
  • Датчик среднего дифференциального давления для измерения расхода воздуха;
  • Заслонка регулирующего клапана;
  • Собранный блок регулирования с электропроводкой и измерительными трубками;
  • Тестирование аэродинамических показателей на специальном испытательном стенде для каждого устройства;
  • Установленные значения приводятся на этикетке или в таблице расхода воздуха прикрепленной на каждом изделии;
  • Высокая точность регулирования расхода воздуха.

Принадлежности регулятора VAV TVJ

  • Контроллер серии Easy: в комплектацию входят контроллер с потенциометром, датчик дифференциального давления и привод;
  • Контроллер серии Easy: в комплектацию входят контроллер с потенциометром, датчик дифференциального давления и привод;
  • Контроллер серии Universal: контроллер специального назначения с преобразователем перепада давления и сервоприводом;
  • LABCONTROL: Компоненты управления для систем регулирования воздушного потока.

Исполнение

  • Прямоугольный корпус;
  • Фланцы с двух сторон подходят для соединения с воздуховодом;
  • Обратный механизм затвора клапана, заслонки соединяются по обеим сторонам с помощью шестерней;
  • Положение заслонки клапана визуально контролируется по выступу штока;
  • Подшипники с уплотнительными кольцами.

Материалы и покрытие поверхностей регуляторов VAV TVJ

  • Корпус из листовой стали;
  • Оси вращения выполнены из листовой стали;
  • Заслонки клапана и датчик дифференциального давления из алюминия;
  • Шестерни выполнены из антистатического пластика (ABS), теплостойкость до 50 °C;
  • Пластиковые подшипники.

TVJ-D

  • Внешняя обшивка шумопоглощающего покрытия из оцинкованной листовой стали;
  • Резиновая вставка для изоляции шума, генерируемого корпусом;
  • Внутренняя набивка из минеральной ваты.

Минеральная вата

  • В соотвествии с EN 13501, класс огнестойкости A2, негорючий;
  • Знак соответствия RAL: RAL-GZ 388;
  • Биорастворимые и, следовательно, гигиенически безопасные, в соответствии с немецким стандартом TRGS 905 (Технические правила для опасных веществ ) и Директивой ЕС 97 /69 / EG.

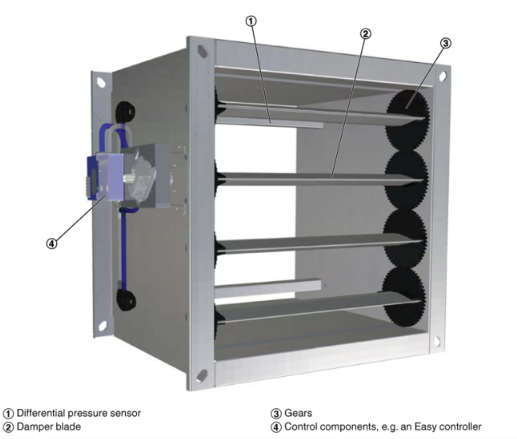

Конструкция регулятора VAV TVJ
