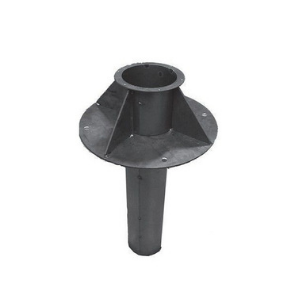

Узел прохода через кровлю УП круглый

Наше предприятие реализует узлы прохода вентиляционных шахт через покрытия зданий УП собственного производства в Минске.

Узел прохода через кровлю устанавливается в системах принудительной и естественной вентиляции помещений общего назначения.

Узел прохода устанавливается как самостоятельно, там и на железобетонные стаканы. Могут ставится на обычную кровлю.

Для правильного подбора места установки необходимо учитывать погодные и метеорологические условия - температуру, влажность и прочее.

Конструкция узлов прохода УП

Узел прохода состоит из патрубка, приваренного к опорному фланцу, которым узел прохода крепится к железобетонному стакану, установленному на покрытиях зданий.

Концевые фланцы патрубка предназначены: верхний для крепления шахты круглого сечения, нижний для присоединения клапана или воздуховода.

Расчалки крепятся к шахте с помощью хомута, а к покрытию здания - кронштейнами.

Толщина стали - 1,4 мм.

Классификация узлов прохода

узел прохода УП1 – УП1-11 – без клапана и без кольца для сбора конденсата;
узел прохода УП1-12 – УП1-23 – без клапана с кольцом для сбора конденсата;
узел прохода УП2 – УП2–11 – с клапанов с ручным управлением;
узел прохода УП2-12 – УП2–23 – с клапанов с ручным управлением, с кольцом для сбора конденсата;
узел прохода УП3 - УП3–11 – с клапаном, с конструкцией крепления под механическое управление, без кольца для сбора конденсата;
узел прохода УП3-12 – УП3-23 - с клапаном, с конструкцией крепления под механическое управление и с кольцом для сбора конденсата;
узел прохода УП4 – УП4-11 - с утеплённым клапаном ручного управления;
узел прохода УП4-12 – УП4-23 - с утеплённым клапаном ручного управления и с кольцом для сбора конденсата;
узел прохода УП5 - УП5–11 – с утеплённым клапаном, с конструкцией крепления под механическое управление, без кольца для сбора конденсата;
узел прохода УП5-12 – УП5-23 - с утеплённым клапаном, с конструкцией крепления под механическое управление и с кольцом для сбора конденсата;

Схема узлов прохода УП 1 и УП 2

Узлы прохода УП 1 без клапана

Обозначение	Диаметр, мм
Обозначение	Диаметр, мм
УП 1	200
УП 1-01	250
УП 1-02	280
УП 1-03	315
УП 1-04	400
УП 1-05	450
УП 1-06	500
УП 1-07	630
УП 1-08	710
УП 1-09	800
УП 1-10	1000
УП 1-11	1250

Узлы прохода УП 2 с клапаном с ручным управлением без кольца для сбора конденсата

Обозначение	Диаметр, мм
УП 2	200
УП 2-01	250
УП 2-02	280
УП 2-03	315
УП 2-04	400
УП 2-05	450
УП 2-06	500
УП 2-07	630
УП 2-08	710
УП 2-09	800
УП 2-10	1000
УП 2-11	1250

Узлы прохода УП 2 с клапаном с ручным управлением с кольцом для сбора конденсата

Обозначение	Диаметр, мм
УП 2-12	200
УП 2-13	250
УП 2-14	280
УП 2-15	315
УП 2-16	400
УП 2-17	450
УП 2-18	500
УП 2-19	630
УП 2-20	710
УП 2-21	800
УП 2-22	1000
УП 2-23	1250

Узел прохода УП3 с клапаном и площадкой под исполнительный механизм

Узлы прохода УП3 данного типа выпускаются в 12 диаметрах от 200 до 1250 мм.

Обозначение	Диаметр, мм
Обозначение	Диаметр, мм
УП 3	200
УП 3-01	250
УП 3-02	280
УП 3-03	315
УП 3-04	400
УП 3-05	450
УП 3-06	500
УП 3-07	630
УП 3-08	710
УП 3-09	800
УП 3-10	1000
УП 3-11	1250

Узел прохода УП3 с площадкой под исполнительный механизм и конденсатосборником

Обозначение	Диаметр, мм
Обозначение	Диаметр, мм
УП 3-13	250
УП 3-14	280
УП 3-15	315
УП 3-16	400
УП 3-17	450
УП 3-18	500
УП 3-19	630
УП 3-20	710
УП 3-21	800
УП 3-22	1000
УП 3-23	1250

Узлы прохода УП 4 с утепленным клапаном ручного управления

Обозначение	Диаметр, мм
Обозначение	Диаметр, мм
УП 4	200
УП 4-01	250
УП 4-02	280
УП 4-03	315
УП 4-04	400
УП 4-05	450
УП 4-06	500
УП 4-07	630
УП 4-08	710
УП 4-09	800
УП 4-10	1000
УП 4-11	1250

Узлы прохода УП 4 с утеплённым клапаном и конденсатосборником

Обозначение	Диаметр, мм
Обозначение	Диаметр, мм
УП 4-12	200
УП 4-13	250
УП 4-14	280
УП 4-15	315
УП 4-16	400
УП 4-17	450
УП 4-18	500
УП 4-19	630
УП 4-20	710
УП 4-21	800
УП 4-22	1000
УП 4-23	1250

Узлы прохода УП 5 с утепленным клапаном и площадкой под исполнительный механизм

Обозначение	Диаметр, мм
Обозначение	Диаметр, мм
УП 5	200
УП 5-01	250
УП 5-02	280
УП 5-03	315
УП 5-04	400
УП 5-05	450
УП 5-06	500
УП 5-07	630
УП 5-08	710
УП 5-09	800
УП 5-10	1000
УП 5-11	1250

Узлы прохода УП 5 с утепленным клапаном, площадкой под исполнительный механизм и конденсатосборником

Обозначение	Диаметр, мм
Обозначение	Диаметр, мм
УП 5-12	200
УП 5-13	250
УП 5-14	280
УП 5-15	315
УП 5-16	400
УП 5-17	450
УП 5-18	500
УП 5-19	630
УП 5-20	710
УП 5-21	800
УП 5-22	1000
УП 5-23	1250

Узлы прохода УП 6 без кольца для сбора конденсата

Обозначение	Диаметр, мм
Обозначение	Диаметр, мм
УП 6	200
УП 6-01	250
УП 6-02	280
УП 6-03	315
УП 6-04	400
УП 6-05	450
УП 6-06	500
УП 6-07	630
УП 6-08	710
УП 6-09	800
УП 6-10	1000
УП 6-11	1250

Узлы прохода УП 6 с кольцом для сбора конденсата

Обозначение	Диаметр, мм
Обозначение	Диаметр, мм
УП 6-12	200
УП 6-13	250
УП 6-14	280
УП 6-15	315
УП 6-16	400
УП 6-17	450
УП 6-18	500
УП 6-19	630
УП 6-20	710
УП 6-21	800
УП 6-22	1000
УП 6-23	1250

Узлы прохода УП 7 без кольца для сбора конденсата

Обозначение	Диаметр, мм
Обозначение	Диаметр, мм
УП 7	200
УП 7-01	250
УП 7-02	280
УП 7-03	315
УП 7-04	400
УП 7-05	450
УП 7-06	500
УП 7-07	630
УП 7-08	710
УП 7-09	800
УП 7-10	1000
УП 7-11	1250

Узлы прохода УП 7 с кольцом для сбора конденсата

Обозначение	Диаметр, мм
Обозначение	Диаметр, мм
УП 7-12	200
УП 7-13	250
УП 7-14	280
УП 7-15	315
УП 7-16	400
УП 7-17	450
УП 7-18	500
УП 7-19	630
УП 7-20	710
УП 7-21	800
УП 7-22	1000
УП 7-23	1250

Узлы прохода вентиляционных вытяжных шахт через покрытия зданий изготавливаются для эксплуатации в климатическом исполнении вида УХЛ1 по ГОСТ 15150-90 "Машины, приборы и другие технические изделия.

Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды".

Техническая документация на узлы прохода УП серии 5.904-45
