Фильтры воздушные ССФ-К6М

Секция складчатых фильтров многоступенчатой очистки воздуха типа ССФ-К6М предназначена для установки фильтров типа ФяС-К и обеспечивает 2-х и 3-х ступенчатую очистку воздуха в системах приточной и вытяжной вентиляции, системах кондиционирования бытовых, административных и промышленных зданий, а также для очистки атмосферного воздуха, поступающего в компрессорные и газотурбинные установки.

Высокая производительность и конструктивные особенности

Секция ССФ-К6М использует высокопроизводительные фильтры типа ФяС-К с габаритами 592×592×600 мм и обратные (реверсивные) фильтры ФяС-КО с такими же размерами, что обеспечивает скорость воздуха в секции около 4 м/с. Увеличение скорости воздушного потока позволяет повысить пропускную способность секции на 30% по сравнению со стандартными секциями СКФ и ССФ при сохранении габаритных размеров проходного сечения.

Двухступенчатая очистка воздуха

Двухступенчатая система фильтрации реализуется установкой предварительного обратного фильтра ФяС-КО (ФГО) классов G4–F9 и фильтра финишной очистки ФяС-К (ФТО) классов F8–E12. Такое сочетание обеспечивает эффективное удаление взвешенных частиц и аэрозолей, снижая нагрузку на фильтры финишного класса и продлевая их срок службы.

Трехступенчатая очистка воздуха

Трехступенчатая очистка достигается установкой фильтра грубой очистки ФяП-ВО класса G2, обратного фильтра ФяС-КО и фильтра финишной очистки ФяС-К класса F8–E12. Фильтр ФяП-ВО выполняет функцию влагоуловителя и устанавливается в виде чехла на обратный фильтр ФяС-КО перед монтажом в секцию ССФ-К6М, обеспечивая эффективное удаление капельной влаги и крупных загрязнений.

Преимущества использования секции ССФ-К6М

Секция ССФ-К6М позволяет организовать надежную многоступенчатую фильтрацию воздуха с возможностью адаптации под 2-х или 3-х ступенчатую систему, увеличивает пропускную способность, обеспечивает высокую скорость воздушного потока и стабильное распределение нагрузки между фильтрующими элементами. Универсальность конструкции делает секцию оптимальным решением для вентиляционных и кондиционирующих систем объектов различного назначения.

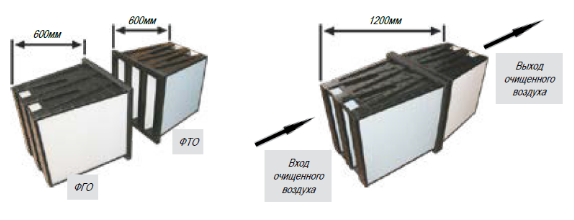

Схема 2-х ступенчатой очистки воздуха

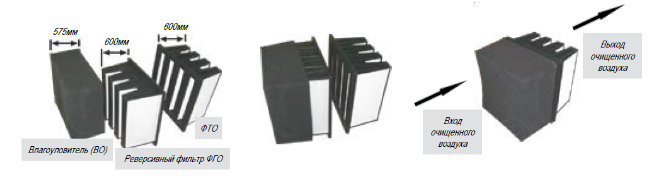

Схема 3-х ступенчатой очистки воздуха

Устройство

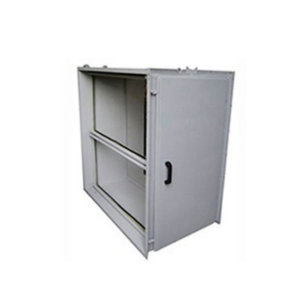

Секция ССФ-К6М состоит из металлического корпуса (1), имеющего на входе и выходе фланцы (2) для соединения с фланцами вентиляционной системы посредством болтовых соединений через уплотнительную резину.

С одной из сторон секция имеет дверь (3), которая уплотняется с корпусом за счет размещения на ней специальных прижимов. Дверь может располагаться или с левой (исполнение «Л») или с правой (исполнение «П») сторон секции (уточняется при заказе). Для секции ССФ-К6М-2/6х3 и 2/6х2 обслуживание секции осуществляется с 2-х сторон.

Внутри корпуса ярусами размещаются фильтры ФяС-КО со стороны входа воздуха и ФяС-К со стороны выхода очищенного воздуха (2-х ступенчатая система фильтрации). Фильтры ФяС-КО и ФяС-К вставляются в направляющие одновременно и задвигаются внутрь секции друг за другом.

В случае использования 3-х ступенчатой системы фильтрации, вначале на фильтр ФяС-КО одевается грубый фильтр (влагоуловитель ФяП-ВО), после чего фильтр ФяС-КО с установленным на нем ФяП-ВО вдвигается по направляющим секции ССФ-К6М вместе с фильтром ФяС-К.

Герметизация фильтров ФяС-КО и ФяС-К осуществляется за счет уплотнения нанесенного на рамку одного из фильтров и поджатия их специальным прижимным устройством друг к другу. При поджатии фильтров друг к другу каналы входа воздуха фильтры ФяС-К совмещаются с каналами выхода воздуха из фильтра ФяС-КО, что обеспечивает общее снижение сопротивления на 20% по сравнению с 2-мя фильтрами, установленными отдельно.

На торцевые вертикальные поверхности рамок фильтров ФяС-КО и ФяС-К наносятся уплотнительные прокладки, которые обеспечивают герметизацию фильтров ФяС-КО и ФяС-К с задней стенкой секции ССФК6М, фильтров между собой.

В обозначение фильтров ФяС-КО и ФяС-К добавляется индекс «У», обозначающий наличие указанного уплотнения.

Для контроля сопротивления фильтров ФяС-КО и ФяС-К секция ССФ-К6М оснащается штуцерами для подключения микроманометров, например DPG-600.

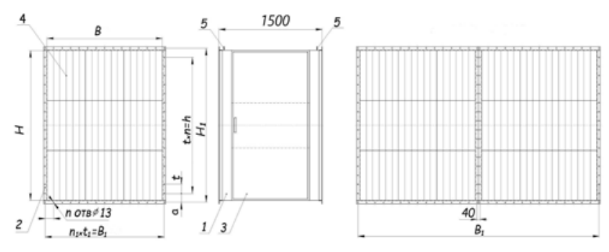

Габаритные размеры

1. корпус;
2. фланец;
3. дверь;
4. фильтры;
5. штуцер

Технические характеристики
