Фильтр кассетный ВГс (G3, G4, M5)
Кассетные фильтры типа ВГс (классы G3, G4, M5) используются в системах вентиляции и кондиционирования воздуха, а также в окрасочных камерах.

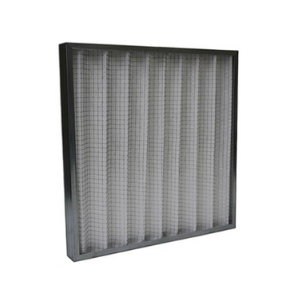

Фильтр состоит из металлической рамки, внутри которой размещён фильтрующий материал, уложенный гармошкой и закреплённый на опорной сетке.
Материал фильтра не содержит опасных для окружающей среды компонентов и может утилизироваться как обычный строительный отход.
Фильтр кассетный ВГс применяется:
- торговых центрах;
- офисных зданиях;
- аэропортах;
- вокзалах;
- складах;
- производственных цехах.
Условия эксплуатации фильтров кассетных ВГс (G3, G4, M5)
- Температура: -50°С ÷ 100°С;
- Относительная влажность до 100%;
- Исходная запыленность до 3 мг/м³.
Преимущества фильтров кассетных ВГс (G3, G4, M5)
- Металлическая, пластиковая рамка;
- Низкое начальное сопротивление;
- Высокие показатели пылеемкости;
- Пожаробезопасный материал.
Технические характеристики фильтров кассетных ВГс
| Обозначение фильтра | Класс очистки | Тип материала | Толщина рамки, мм | Начальное сопротивление чистого фильтра, Па | Площадь фильтрующего материала |
| ВГс-G3-66-48 | G3 | ФТ-150-G3 | 48 | 30 | 0,6 |
| ВГс-G3-66-48/04/10/00 | G3 | ФТ-200-G3 | 48 | 42 | 0,6 |
| ВГс-G4-66-48 | G4 | ФТ-150-G4 | 48 | 51 | 0,6 |
| ВГс-G4-66-96/05/6/RL | G4 | ФТ-250-G4 | 96 | 48 | 0,75 |
| ВГс-M5-66-150 | M5 | ФТ-200-M5 | 150 | 45 | 1,1 |
Классификация фильтров по ГОСТ ЕН 779-2014
| Группа | Класс | Конечный перепад давления (Па) | Средняя удерживающая способность (Am) синтетической пыли, % | Средняя эффективность (Em) удерживания частиц, 0.4 мкм, % | Минимальная эффективность(частицы 0.4 мкм), |
| Грубой очистки | G1 | 250 | 50.sAm< 65 | - | - |
| G2 | 250 | 65.sAm< 65 | - | - | |
| G3 | 250 | 80.sAm< 65 | - | - | |
| G4 | 250 | 90.sAm< 65 | - | - | |
| Средней очистки | M5 | 450 | 450 | 40.sEm<бO | - |
| M6 | 450 | 450 | 60.sEm<бO | ||
| Тонкой очистки | F7 | 450 | 450 | 80.sEm<бO | 35 |
| F8 | 450 | 450 | 90.sEm<бO | 55 | |
| F9 | 450 | 450 | 95.sEm | 70 |

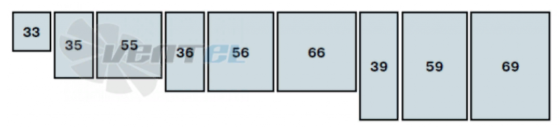

Типоразмеры выпускаемых фильтров
| Типоразмер | Размер рамки фильтра, мм | Ширина профиля (глубина рамки), мм | Замена фильтра с дюймовой системой измерения |
| 33 | 287х287 | 12"х12" | |
| 35 | 287х490 | 12"х20" | |
| 36 | 287х592 | 20 | 12"х24" |
| 39 | 287х892 | 25 | - |
| 55 | 490х490 | 48 | 20"х20" |
| 56 | 490х592 | 48 | 20"х24" |
| 59 | 490х892 | 96 | - |
| 66 | 592х592 | 24"х24" | |
| 69 | 592х892 | - |
Пример обозначения
Фильтр кассетный ВГс-G4-592*592-48
- высота 592 мм;
- ширина 592 мм;
- толщина 48 мм,
- материал - нейлон;
- класс фильтрации G4
