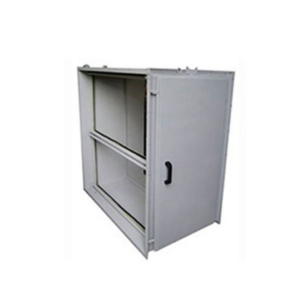

Секция складчатых фильтров типа ССФ

Секция складчатого фильтра типа ССФ предназначена для установки и надежной герметизации складчатых фильтров ФяС с габаритными размерами 592×592×292(300) мм в системах приточной и вытяжной вентиляции, а также кондиционирования воздуха в бытовых, административных и промышленных зданиях.

Секция является составной частью вентиляционной системы и обеспечивает корректное размещение фильтрующих элементов с сохранением герметичности.

Применение и совместимость

Фильтры ФяС выпускаются классов F6–H14 и в ряде случаев требуют предварительной фильтрации воздухопотока фильтрами более низкой эффективности. Для этого перед секцией ССФ может быть установлена секция карманных фильтров типа СКФ с фильтрами ФяК соответствующего класса и длиной карманов до 600 мм. Такая последовательная установка обеспечивает многоступенчатую очистку воздуха и защиту высокоэффективных фильтров.

Модификации и доукомплектование

По индивидуальному заказу секция ССФ(К) может быть доукомплектована элементами для установки и герметизации карманных фильтров ФяК с глубиной карманов до 350 мм или складчатых компактных фильтров типа ФяС-К с глубиной 292 мм. Это расширяет функциональные возможности секции и позволяет адаптировать её под конкретные требования вентиляционной системы, обеспечивая эффективную очистку воздуха и удобство обслуживания.

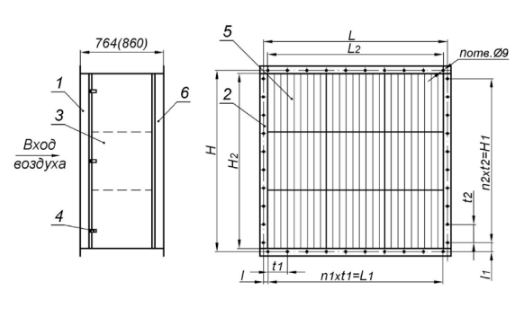

Устройство

1. корпус;
2. фланец;
3. дверь;
4. ручка;
5. фильтр ФяС
6. штуцер
7. штуцер. * размер 764 мм относится к секции ССФ, а размер 860 мм относится к секции ССФ(К)

Секция складчатого фильтра состоит из металлического корпуса (1), имеющего на входе и выходе фланцы (2) для соединения с фланцами вентиляционной системы посредством болтовых соединений через уплотнительную резину. С одной из сторон секция имеет дверь (3), которая уплотняется с корпусом за счет размещенных на ней специальных прижимов.

Внутри корпуса ярусами размещаются складчатые фильтры, которые вдвигаются в корпус по двум направляющим, размещенным внизу каждого яруса.

Уплотнение фильтров ФяС (5) в корпусе ССФ происходит путем их поджатия винтами к прижимным поверхностям “окон”, расположенным на выходе воздуха из секции ССФ.

Секция ССФ имеет два штуцера (6) для подключения приборов, измеряющих сопротивление фильтров, например, дифференциального манометра DPG-600.

Как указывалось выше, по отдельному заказу секция ССФ может быть доукомплектована элементами для установки и герметизации фильтров предварительной очистки воздуха типа ФяК и ФяС-К. В этом случае ярусы секций ССФ(К) сверху и снизу на входе воздуха дополняются направляющими, по которым вдвигаются карманные фильтры ФяК или ФяС-К после предварительной установки и уплотнения в секции фильтров ФяС. Уплотнение рамок фильтров ФяК или ФяС-К в направляющих корпуса осуществляется за счет их поджатия к резиновому уплотнению, наклеенному на одной из сторон направляющих. Уплотнение фильтров ФяК или ФяС-К в одном ярусе между собой и с задней стенкой ССФ(К) осуществляется с помощью резиновых уплотнений, наклеенных на вертикальные торцевые поверхности рамок ФяК, ФяС-К. В обозначение фильтров ФяК или ФяС-К для снаряжения ССФ(К) добавляется соответствующий индекс“У”, обозначающий наличие указанных уплотнений. Для контроля сопротивления дополнительно установленных фильтров ФяК или ФяС-К, секция ССФ(К) дооснащается штуцером (7).

Фильтры ФяС для ССФ поставляются отдельно с уплотнением на выходе воздуха и устанавливаются после монтажа секции в вентсистеме.

Габаритные и присоединительные размеры секции ССФ, мм

Габаритные и присоединительные размеры секции ССФ(К), мм

Технические характеристики ССФ
