Контроллер для приточно вытяжной установки М3-Сити 2L
Контроллер М3-Сити 2L разработан для управления приточной вентиляционной установкой, оснащённой электрическим (ТЭН) или водяным нагревателем.

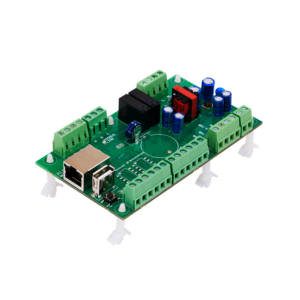

Устройство работает совместно с выносной панелью управления ПУ-3. Монтаж контроллера осуществляется при помощи пластиковых стоек из комплекта поставки — внутри корпуса вентиляционной установки или в распределительном шкафу. Это обеспечивает надёжное крепление печатной платы.
Размеры и монтаж:
- Габариты платы: 122 × 70 мм
- Класс защиты: IP00
- Минимальное расстояние от поверхности до нижней части платы — не менее 15 мм (при подборе альтернативных стоек).
- Для крепления платы необходимо просверлить монтажные отверстия диаметром 4,3–4,5 мм в заранее подготовленном месте.
Тип нагревателя, с которым будет работать контроллер, задаётся положением переключателя на DIP-блоке, расположенном на плате.
Описание клемм контроллера М3-Сити-2L
| Клеммники контроллера М3-Сити | Описание |
| A,B,C,+12 | Подключение к панели управления ПУ-3 |
| A,B,C | Подключение внешний MODBUS |
| Заслонки | Подключение заслонок (220В) Релейный выход (5A, 250AC) |
| Насос | Подключение насоса (220В) Релейный выход (5A, 250AC) |
| L,N | Питание контроллера ~ 220В, 50Гц |
| Tкан. | Подключение канального датчика температуры NTC 10k |
| T.внешн. | Подключение уличного датчика температуры NTC 10k |
| T.обр.воды | Подключение датчика температуры обратной воды, NTC 10k |
| DI 1 | Авария вентилятора приточного (НЗ- состояние при штатной работе) |
| DI 2 | Авария вентилятора вытяжного (НЗ- состояние при штатной работе) |
| DI 3 | Угроза замерзания по термостату / перегрев электронагревателя (НЗ- состояние при штатной работе) |
| DI 4 | Засорение входного фильтра (НЗ- состояние при штатной работе) |
| DI 5 | Сигнал ПОЖАР (НЗ- состояние при штатной работе) |
| DI_com | Общий для цифровых входов DI 1. .DI 5 |
| ПВ 0..10В | Аналоговый Выход 0-10В на приточный вентилятор |
| ВВ 0..10В | Аналоговый Выход 0-10В на вытяжной вентилятор |
| Клапан 0..10В | Аналоговый Выход 0-10В на электропривод водяного клапана |
| AO_COM | Общий для аналоговых выходов |
| SSR | Выход на твердотельное реле, 3-32 VDC. Обязательно использовать радиатор охлаждения совместно с твердотельным реле. |
Интерфейсные разъемы и кнопки:
| USB 2.0 разъем | 1шт. Для обновления ПО с флешкарты |
| Ethernet разъем | 1шт. |
| Кнопка | 1шт. Для сброса настроек контроллера |
