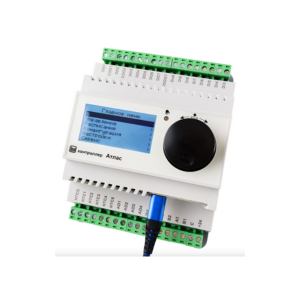

Контроллер для приточной вытяжной вентиляции "Атлас"
Контроллер «Атлас» предназначен для автоматического управления приточно-вытяжной установкой и является составной частью системы АСУ ТП.
В зависимости от конфигурации вентиляционного оборудования, контроллер обеспечивает управление следующими компонентами:
- водяным калорифером;
- электрическим нагревателем (ТЭНом);
- теплообменниками: роторным или пластинчатым рекуператором;
- охладителями: фреоновым или водяным типа ККБ (одноступенчатым);
- электроприводами с питанием 24 В и управляющим сигналом 0–10 В;
- датчиками температуры, перепада давления и другими элементами вентиляционной установки.
Встроенный WEB-интерфейс обеспечивает подключение к контроллеру через локальную сеть, что позволяет пользователю удалённо контролировать и настраивать параметры работы системы.
Технические характеристики "Атлас"
| напряжение питания | 24В, DC |
| потребляемая мощность | 1Вт |
| цифровые входы DI | 9шт. |
| цифровые выходы DO1..DO7 (реле, 5А 230В) | 7шт. |
| цифровые выходы DO0 (транзистор, без опторазвязки) | 1шт. |
| аналоговые входы для датчиков температуры NTC 10к Ом | 4шт. |
| аналоговый вход 0-10В | 1шт. |
| аналоговые выходы AO1-АО4 | 4шт. |
| USB интерфейс, разъем | 1шт. |
| Ethernet интерфейс, разъем | 1шт. |
| размер корпуса, мм | 102x132x57 |
| материал корпуса \ степень защиты IP | пластик, PC \ IP20 |
| тип крепления | дин-рельс \ винты |
| работа по расписанию | да |
| ведение журнала аварий | да |
| сохранение конфигурации на внутренний \ внешний носитель | да \ да |
| разделение на пользовательское и инженерное меню (через пароль) | да |
| отображение на экране мнемосхемы работающей ПВУ | да |
| комплектность поставки, контроллер "Атлас" | 1шт. |
