Уровнемеры многопараметрические ВЕКТОР-ДПТ
Многопараметрические уровнемеры ВЕКТОР-ДПТ, выпускаемые по ТУ 4214-001038352196-2016, предназначены для комплексного контроля параметров жидкостей в резервуарах.
Они позволяют измерять уровень жидкости, уровень раздела сред, температуру, гидростатическое давление и вычислять среднюю плотность продукта, что делает их незаменимыми для нефтегазовой, химической и других отраслей промышленности.
Принцип работы
Уровнемеры функционируют по комбинированному принципу: магнитострикционный поплавковый метод обеспечивает точное измерение уровня жидкости, а гидростатический метод позволяет определять давление и рассчитывать среднюю плотность продукта.
Сочетание этих методов гарантирует высокую точность и надежность измерений при различных условиях эксплуатации.
Назначение
Устройства ВЕКТОР-ДПТ предназначены для контроля уровня одно- и многофазных жидкостей, мониторинга уровня раздела сред, измерения температуры и гидростатического давления, а также для расчета средней плотности продукта в резервуарах.
Они подходят для использования на нефтебазах, резервуарных парках и промышленных предприятиях, где требуется точный контроль параметров жидкостей.
Комплектация
Уровнемер включает датчик ВЕКТОР-ДПТ и датчик дифференциального давления. Оборудование оснащено стандартными интерфейсами RS-485 ModBus RTU и выполнено во взрывозащищённом исполнении 0/1Ex ia/db IIB T5…T1 Ga/Gbx.
Применяется четырёхпроводная схема подключения, местная индикация через пятиразрядный светодиодный дисплей, жесткий или гибкий зонд, а также поплавки разной плотности для измерения уровня многофазных жидкостей (до 3 штук).
Присоединение выполняется фланцевое, с кабельными вводами под металлорукав или бронированный кабель.

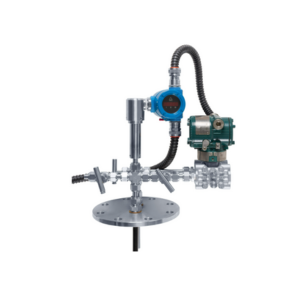

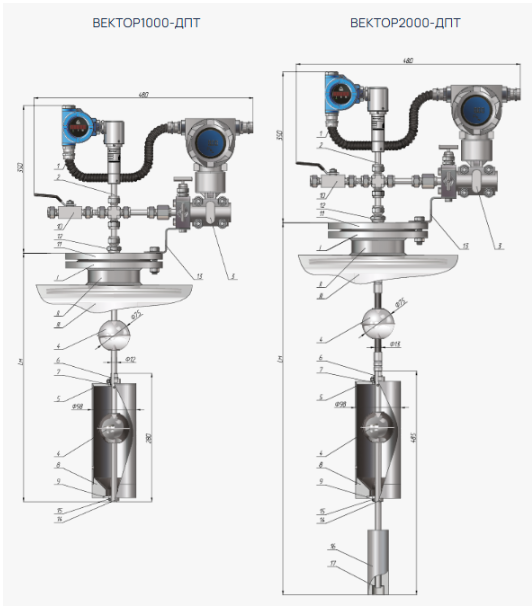

Габаритные размеры ВЕКТОР-ДПТ
| Наименование | Примечания | |
| Конструктивные элементы ВЕКТОР-ДПТ | ||
| 1 | Кабельный ввод | Диаметр кабеля 8…13 мм |
| 2 | Уровнемер ВЕКТОР-ДПТ | Подбор полной комплектации по опросному листу |
| 3 | Штуцер установочный | Поставляется в комплекте |
| 4 | Поплавок, до 3 шт. | Поставляется в комплекте |
| 5 | Вставка | Поставляется в комплекте |
| 6 | Фиксатор | Поставляется в комплекте |
| 7 | Винт стопорный 3 шт. | Поставляется в комплекте |
| 8 | Груз | Поставляется в комплекте |
| 9 | Шплинт | Поставляется в комплекте |
| Конструктивные элементы резервуара (емкости) | ||
| I | Крышка фланца | Поставляется как дополнительное оборудование |
| II | Фланец | Поставляется как дополнительное оборудование |
| III | Патрубок | – |
| IV | Резервуар | – |
| Размеры | ||
| Lм | Длина монтажная | Определяется заказчиком |
| Dи | Диаметр зонда | Определяется длиной Lм и условиями эксплуатации |
| Dп | Диаметр поплавка | Определяется диаметром Dу и условиями эксплуатации |
| Dу | Условный проход патрубка | В самой зауженной его части |
Технические характеристики ВЕКТОР-ДПТ
| Зонд, материал | Жесткий до 6 м, сталь AISI316L | Гибкий до 25 м, фторопласт PFA-Ex | ||||
| Кол-во точек, диапазон измерения температуры | До 6 точек -45…+85 °С | До 20 точек, -45…+85 °С | ||||
| Диапазон измерения плотности | 450…1500 кг/м3 | |||||
| Электрический выход | 4…20 мА / HART | RS-485 ModBus | 4…20 мА / HART | RS-485 ModBus | ||
| Маркировка взрывозащиты | 0/1Ex iа /dbIIBT5…Т1 Ga/Gbx | |||||
| Погрешность измерения уровня | ±0,1% / ±1мм | ±1 мм | ±0,1% / ±1мм | ±1 мм | ||
| Погрешность измерения температуры | ±0,3°С | |||||
| Погрешность измерения плотности | ±0,5 кг/м3 | |||||
| Схема подключения | 4-х проводная | |||||
| Температура измеряемой среды | -45…+85 °С | |||||
| Давление изб. | 5 МПа | 0,3 МПа | ||||
| Степень защиты от влаги и пыли | IP66 | |||||
| Питание | 12…36 В | |||||
| Индикация | Светодиодный пятисегментный индикатор / Без индикации | |||||
| Присоединение к процессу | Фланец минимум DN100 | |||||
| Межповерочный интервал | 2 года | |||||
| Срок службы | 15 лет | |||||
