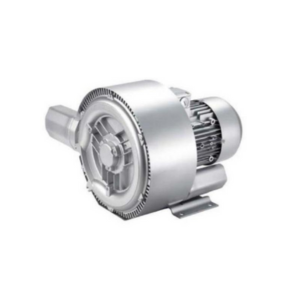

Вихревые воздуходувки серии RB
Вихревые воздуходувки серии RB предназначены для перемещения чистого воздуха и прочих неагрессивных газов. Каждая модель может быть использована как в режиме нагнетания (для создания избыточного давления), так и в вытяжном режиме (для создания разряжения).
По принципу устройства вихревые воздуходувки относятся к лопастным (центробежным) машинам динамического действия. Избыточное давление воздуходувка создает за счет воздействия вращающегося рабочего колеса на проходящий через воздуходувку поток воздуха.
Особая форма рабочего колеса заставляет воздух при прохождении внутри корпуса воздуходувки многократно закручиваться в небольшие вихри. Благодаря этому вихревые воздуходувки обеспечивают повышенный перепад давлений и меньшую производительность по сравнению с прочими динамическими машинами.
Области применения
- Аэрация;
- Деревообработка;
- Типография;
- Медицина;
- Фармацевтика;
- Работа станков с ЧПУ;
- Системы пневмотранспорта;
- Процессы упаковки с использованием вакуума и др.
Преимущества RB
- легкость установки;
- низкий уровень шума;
- отсутствие вибрации и, как следствие, полная динамическая стабильность;
- минимальные эксплуатационные затраты.

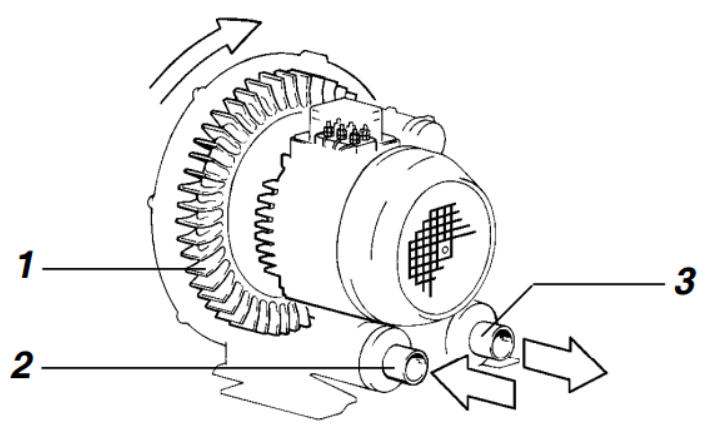

Устройство вихревой воздуходувки RB
- рабочее колесо,
- впускной патрубок,
- выпускной патрубок (у двухступенчатых воздуходувок выпускной патрубок смотрит вбок). Стрелкой показано направление вращения рабочего колеса (для всех воздуходувок по часовой стрелке, если смотреть со стороны двигателя).
Технические характеристики RB
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (мбар) | Мощность (кВт) | Напряжение (В) | Входной патрубок |
| 2RB 210-M004 | 35 м³/час при 100 мбар | 80 | 130 | 0.37 | 220 | 1 1/4" |
| 2RB 210-004 | 35 м³/час при 100 мбар | 80 | 130 | 0.37 | 380 | 1 1/4" |
| 2RB 310-M005 | 50 м³/час при 100 мбар | 100 | 130 | 0.55 | 220 | 1 1/4" |
| 2RB 310-005 | 50 м³/час при 90 мбар | 100 | 120 | 0.55 | 380 | 1 1/4" |
| 2RB 410-M013 | 50 м³/час при 160 мбар | 140 | 200 | 1.3 | 220 | 1 1/2" |
| 2RB 410-013 | 50 м³/час при 160 мбар | 140 | 200 | 1.3 | 380 | 1 1/2" |
| 2RB 510-M016 | 110 м³/час при 150 мбар | 210 | 190 | 1.5 | 220 | 2" |
| 2RB 510-016 | 110 м³/час при 150 мбар | 210 | 190 | 1.6 | 380 | 2" |
| 2RB 510-022 | 70 м³/час при 210 мбар | 210 | 270 | 2.2 | 380 | 2" |
| 2RB 610-022 | 145 м³/час при 170 мбар | 265 | 220 | 2.2 | 380 | 2" |
| 2RB 610-030 | 100 м³/час при 220 мбар | 270 | 280 | 3 | 380 | 2" |
| 2RB 710-022 | 220 м³/час при 150 мбар | 318 | 200 | 2.2 | 380 | 2" |
| 2RB 710-030 | 150 м³/час при 230 мбар | 318 | 290 | 3 | 380 | 2" |
| 2RB 710-040 | 125 м³/час при 260 мбар | 318 | 330 | 4 | 380 | 2" |
| 2RB 810-055 | 300 м³/час при 250 мбар | 530 | 320 | 5.5 | 380 | 2 1/2" |
| 2RB 810-075 | 250 м³/час при 300 мбар | 530 | 380 | 7.5 | 380 | 2 1/2" |
| 2RB 830-055 | 500 м³/час при 140 мбар | 700 | 180 | 5.5 | 380 | 2 1/2" |
| 2RB 830-075 | 400 м³/час при 208 мбар | 700 | 260 | 7.5 | 380 | 2 1/2" |
| 2RB 910-125 | 750 м³/час при 210 мбар | 1050 | 270 | 12.5 | 380 | 4" |
| 2RB 910-185 | 550 м³/час при 360 мбар | 1050 | 460 | 18.5 | 380 | 4" |
| 2RB 930-125 | 1000 м³/час при 140 мбар | 1370 | 180 | 12.5 | 380 | 4" |
| 2RB 930-185 | 650 м³/час при 250 мбар | 1370 | 320 | 18.5 | 380 | 4" |
| 2RB 220-007 | 35 м³/час при 190 мбар | 90 | 240 | 0.7 | 380 | 1 1/4" |
| 2RB 420-016 | 85 м³/час при 220 мбар | 150 | 280 | 1.6 | 380 | 1 1/2" |
| 2RB 420-022 | 60 м³/час при 330 мбар | 150 | 420 | 2.2 | 380 | 1 1/2" |
| 2RB 520-030 | 120 м³/час при 320 мбар | 230 | 410 | 3 | 380 | 2" |
| 2RB 520-040 | 90 м³/час при 390 мбар | 230 | 490 | 4 | 380 | 2" |
| 2RB 720-043 | 230 м³/час при 300 мбар | 320 | 380 | 4.3 | 380 | 2" |
| 2RB 720-055 | 200 м³/час при 400 мбар | 320 | 500 | 5.5 | 380 | 2" |
| 2RB 720-075 | 190 м³/час при 450 мбар | 320 | 570 | 7.5 | 380 | 2" |
| 2RB 820-075 | 370 м³/час при 320 мбар | 520 | 400 | 7.5 | 380 | 2 1/2" |
| 2RB 820-110 | 310 м³/час при 480 мбар | 520 | 600 | 11 | 380 | 2 1/2" |
| 2RB 820-150 | 280 м³/час при 530 мбар | 520 | 670 | 15 | 380 | 2 1/2" |
| 2RB 840-075 | 685 м³/час при 140 мбар | 900 | 180 | 7.5 | 380 | 2 1/2" |
| 2RB 840-110 | 490 м³/час при 290 мбар | 900 | 370 | 11 | 380 | 2 1/2" |
| 2RB 920-165 | 885 м³/час при 290 мбар | 1110 | 370 | 16.5 | 380 | 4" |
| 2RB 920-200 | 800 м³/час при 400 мбар | 1110 | 500 | 20 | 380 | 4" |
| 2RB 920-250 | 775 м³/час при 470 мбар | 1110 | 590 | 25 | 380 | 4" |
| 2RB 940-200 | 1500 м³/час при 160 мбар | 1940 | 200 | 20 | 380 | 4" |
| 2RB 940-250 | 1450 м³/час при 210 мбар | 1940 | 270 | 25 | 380 | 4" |
| 2RB 943-200 | 1560 м³/час при 180 мбар | 2050 | 230 | 20 | 380 | 4" |
| 2RB 943-250 | 1500 м³/час при 210 мбар | 2050 | 270 | 25 | 380 | 4" |
| 4RB 210-005 | 15 м³/час при 230 мбар | 48 | 290 | 0.55 | 380 | 1 1/4" |
| 4RB 220-015 | 10 м³/час при 520 мбар | 48 | 650 | 1.5 | 380 | 1 1/4" |
| 4RB 410-011 | 30 м³/час при 300 мбар | 87 | 380 | 1.1 | 380 | 1 1/4" |
| 4RB 420-015 | 45 м³/час при 360 мбар | 87 | 450 | 1.5 | 380 | 1 1/4" |
| 4RB 510-015 | 55 м³/час при 280 мбар | 120 | 360 | 1.5 | 380 | 1 1/4" |
| 4RB 520-040 | 40 м³/час при 650 мбар | 120 | 820 | 4 | 380 | 1 1/4" |
| 4RB 610-033 | 60 м³/час при 380 мбар | 164 | 480 | 3.3 | 380 | 1 1/4" |
| 4RB 620-057 | 80 м³/час при 590 мбар | 165 | 740 | 5.7 | 380 | 1 1/4" |
| 4RB 630-075 | 105 м³/час при 830 мбар | 170 | 1040 | 7.5 | 380 | 1 1/4" |
